产品案例我们
化学类型： 环氧/聚酯型或纯聚酯型
外观： 视具体产品而定
固化条件(工件温度）：200℃：/5min 固化不当可能会导致颜色、光泽和涂膜性能丧失
光泽： 视具体产品而定
储存条件：＜30℃干燥阴凉处密封保存
保质期： 6个月（＜30℃），12个月（＜25℃)
包装规格： 25kg/箱
GS600HCX后成型粉末

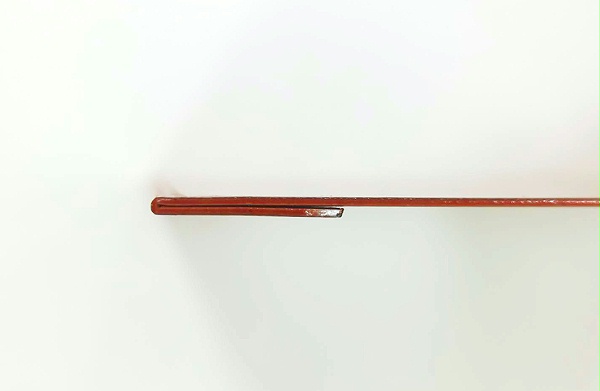

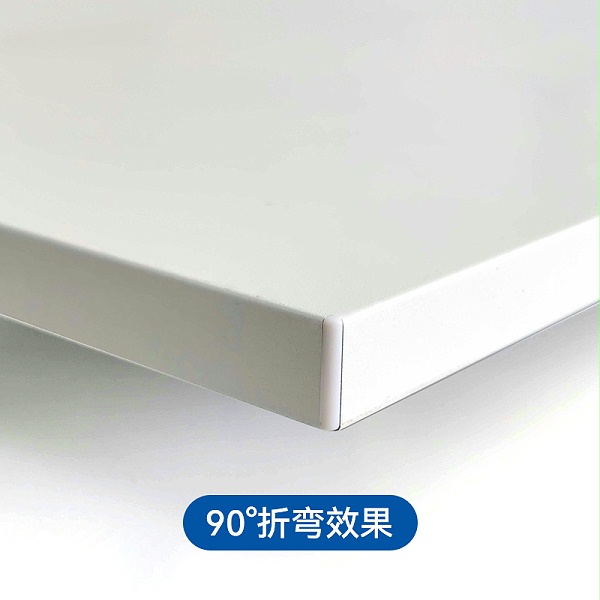

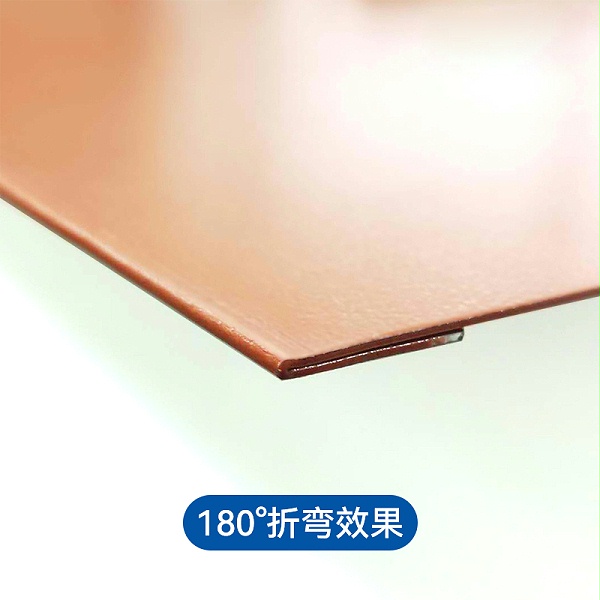

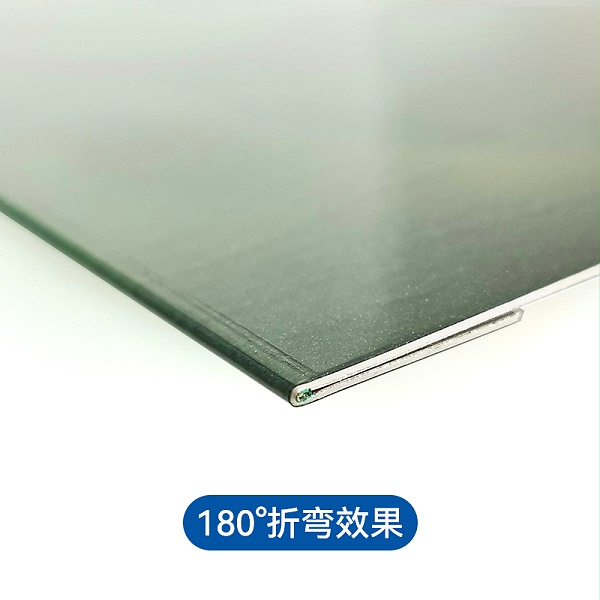

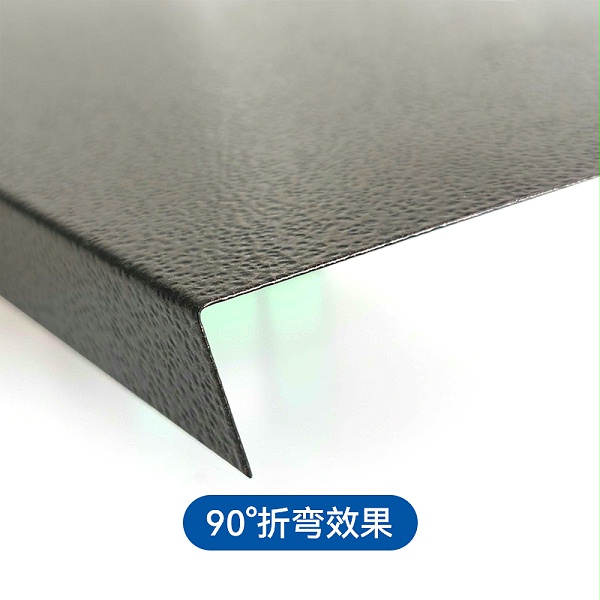

1、折弯柔韧性极好，可通过0T测试
2、可实现5分钟以内快速固化
3、颜色丰富多彩，有亮光/平光/消光/砂纹/垂纹等光泽和效果可供选择。
4、改变传统加工工艺，为客户创造价值。
GS600HCX后成型粉末涂料系列适用于板材、型材、型胚或半成品烘烤固化后需冲压、折弯和拉伸等二次加工的产品，对柔韧性要求极高，可广泛应用于建材行业、IT行业、家电行业和门窗行业等。
| 化学类型 | 环氧/聚酯型或纯聚酯型 |
| 外观 | 视具体产品而定 |
| 固化条件(工件温度） | 200℃：/5min 固化不当可能会导致颜色、光泽和涂膜性能丧失 |
| 光泽 | 视具体产品而定 |
| 储存条件 | ＜30℃干燥阴凉处密封保存 |
| 保质期 | 6个月（＜30℃），12个月（＜25℃) |
| 包装规格 | 25kg/箱 |
注：基材以及前处理：机械性能测试采用0.6mm厚的脱脂冷轧钢板；耐腐蚀老化性能测试采闬0.6mm厚的锌系磷化钢板或者铬化铝板
•膜厚：60-80μm •固化条件：200℃/5min (工件温度）
| 项目 | 指标 | 检测标准 |
| 弯曲 |
通过，曲率直径为5mm 通过，曲率直径为1mm |
ASTM D522 GB/T 1731 |
| 干附着力 |
通过，结果为5B 通过，结果为0级 |
ASTM D3359 ISO 2409 |
| 杯突 |
通过，5mm,涂层无开裂或脱落 通过，5mm,涂层无开裂或脱落 |
ISO1520 GB/T 9753 |
| 耐冲击(正冲） |
≥50kg • cm ≥50kg • cm |
ASTM D2794 GB/T 1732 |
| 铅笔硬度(划伤硬度） |
≥H ≥H |
ASTM D3363 GB/T 6739 |
| 柔韧性 | 通过0T测试 | / |
| 耐水雾 | 通过，1000h,无起泡及失光现象 | ASTM D1735 |
| 耐水浸渍性 | 通过，240h,无起泡及失光现象 | ASTM D870 |
| 中性盐雾 | 通过500h,无起泡、生锈，划叉处单边腐蚀不超过2mm | ISO 9227 |
GS600HCX后成型粉末涂料系列可以使用手动或自动喷涂设备，并保证使用清洁气源。
雾化气压：〜0.7bar
一次气压：〜0.7bar
推荐电压：40〜90kV
安全警告： 喷涂使用时，请保持通风、集尘设施运作良好，施工人员做好防护措施，佩戴合适的防护用品。更多详细信息，请参考我司对应产品的安全资料信息表。
